Отличие микроконтроллеров от цифровых сигнальных процессоров. Чем микроконтроллер отличается от микропроцессора

Микроконтроллер и микропроцессор — в чём разница?

Микроконтроллер и микропроцессор — в чём разница?

  • Коротко о главном , 29 августа 2019 в 12:37
  • Александр Ланский

В составе разных электронных устройств часто встречаются как микроконтроллеры, так и микропроцессоры. Оба этих компонента берут из памяти команды и по ним выполняют логические и арифметические операции, работая при этом с устройствами ввода/вывода и прочей периферией. Так в чём тогда разница?

Микроконтроллер

Микроконтроллер — (далее МК) это микросхема, предназначенная для программного управления электронными схемами. МК выполняется на одном кристалле. На нём расположено как вычислительное устройство, так и ПЗУ и ОЗУ. Кроме этого, в составе МК чаще всего находятся порты ввода/вывода, таймеры, АЦП, последовательные и параллельные интерфейсы. В некоторых даже можно заметить Wi-Fi-/Bluetooth-модуль и даже поддержку NFC.

Первый патент на микроконтроллер был выдан в 1971 году компании Texas Instruments. Инженеры этой компании предложили размещать на кристалле не только процессор, но и память с устройствами ввода/вывода.

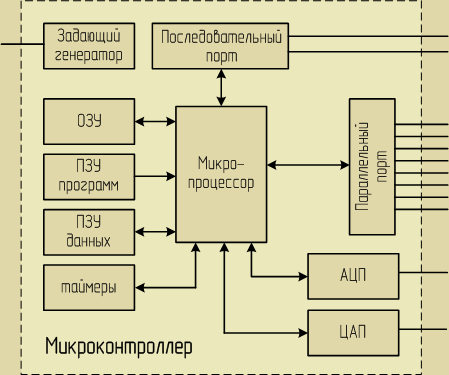

Структурная схема микроконтроллера

Несмотря на то, что всё необходимое для работы микроконтроллера в нём уже есть, иногда они используются в паре с внешними периферийными устройствами. К примеру, когда внутренней ПЗУ не хватает (или она попросту отсутствует), подключают внешнюю. Именно так сделали с микроконтроллерами серии ESP. У ESP8266 встроенной памяти нет вообще, а у ESP32 есть незначительные 448 КБ. Поэтому к ним в корпус (точнее под радиатор) помещается flash-память ёмкостью 1–16 МБ.

Тогда почему бы не сделать какой-нибудь портативный компьютер на основе микроконтроллера? Дело в том, что вычислительной мощности у МК чаще всего достаточно мало. Её хватает на управление например, системой полива, микроволновкой или же каким-нибудь станком.

Например, одна из мощных плат платформы Arduino — Due. Она находится под управлением 32-битного AVR-микроконтроллера AT91SAM3X8E. Его тактовая частота 84 МГц. Постоянной памяти тут 512 КБ, а оперативной — 96 КБ. МК имеет 54 цифровых GPIO (12 из которых с поддержкой ШИМ), 12 аналоговых входов и 2 аналоговых выхода (ЦАП). Тут так же присутствуют различные интерфейсы, такие как UART, SPI, I2C.

Не смотря на такие незначительные характеристики, микроконтроллеры очень популярны. Они используются там, где не требуется большой вычислительной мощности — робототехника, контроллеры теплиц, бытовая техника.

Микропроцессор

С микропроцессором (далее МП) дела обстоят немного иначе. Он содержит в себе арифметико-логическое устройство, блок синхронизации и управления, запоминающие устройство, регистры и шину. То есть МП содержит в себе только то, что непосредственно понадобится для выполнения арифметический и логических операций. Все остальные комплектующие (ОЗУ, ПЗУ, устройства ввода/вывода, интерфейсы) нужно подключать извне.

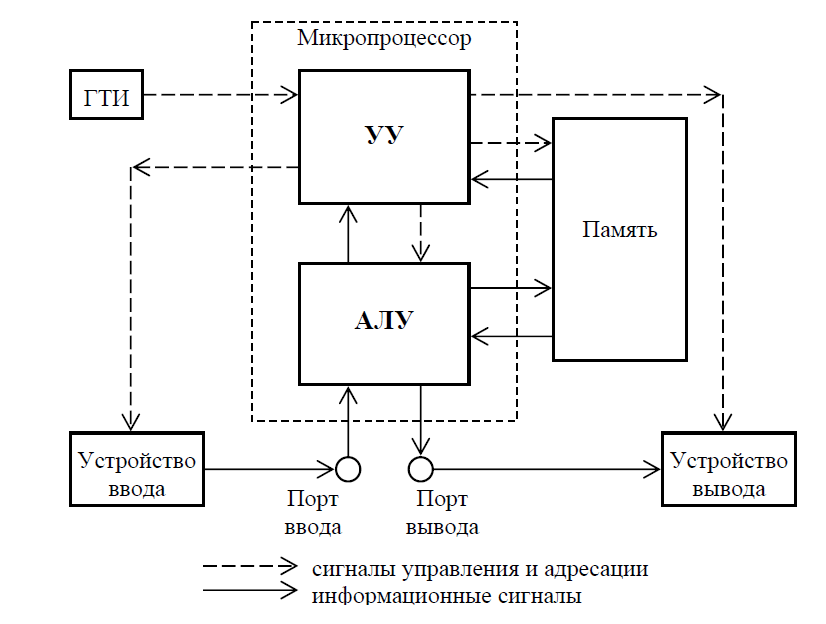

Структурная схема микропроцессорного устройства

Первые микропроцессоры появились тоже в начале 70-х. Самым популярным на тот момент считался 4004. Это микропроцессор, разработанный компанией Intel и представленный 15 ноября 1971 года. Он имел внушающие на тот период характеристики:

  • 2300 транзисторов;
  • тактовая частота — 740 кГц;
  • разрядность регистров и шины — 4 бита;
  • техпроцесс — 10 мкм;
  • площадь кристалла: — 12 мм².

К слову, 4004 был выполнен в обычном DIP-16 корпусе. Этот МП является самой популярной микросхемой для коллекционирования. Некоторые экземпляры продаются по 400 $ за штуку. Менее раритетные стоят около 250 $.

Уже через пару лет 8-битные МП позволили создавать первые бытовые микрокомпьютеры.

Естественно, тут преимуществом является то, что к МП можно на выбор подключать разную периферию с разными характеристиками (что не во всех случаях можно на МК). Второе основное отличие микропроцессора от микроконтроллера в том, что МП имеют больше вычислительной мощности. Их не имеет смысла ставить в микроволновки и «умные» лампочки. Микропроцессоры применяют там, где вычислительная мощность МК уже не справляется — игровые приставки, сложные вычислительные устройства и приборы, гаджеты.

Получается, чтобы обеспечить работоспособность микропроцессора, нужно подключить ему хотя бы минимальный набор периферии. Минусы:

  1. Размер — если в случае МК всё уже находится в одном корпусе, то минимальный набор элементов для работы МП занимает больше места.
  2. Цена — обычно, вся «сборка» комплектующих для МП выходит гораздо дороже «голых» микроконтроллеров.
  1. Производительность — микропроцессоры обладают большей производительностью, чем микроконтроллеры.
  2. Выбор — в случае МП у вас есть возможность подобрать комплектующие. Это позволит поставить более подходящую под ваши цели периферию.

Применение

Микроконтроллер обладает явной простотой: требуется меньше аппаратного обеспечения, с ним легче работать на программном уровне, да и стоимость начинается с копеек. Но эта простота касается и производительности. Как говорилось выше, микроконтроллер не способен обеспечить высокую производительность наравне с микропроцессорами. Микропроцессоры хоть и требуют внешней коммутации «железа» и относительно МК сложны в работе, но они уже спокойно могут применяться в более сложных устройствах.

Однако иногда в сети появляются умельцы, которые впихивают в микроконтроллер ESP32 DOOM и даже эмулятор NES-игр.

Digitrode

цифровая электроника вычислительная техника встраиваемые системы

Микропроцессор и микроконтроллер — различия

Когда вы приступаете к изучению микропроцессоров и микроконтроллеров, то первый вопрос, который может у вас возникнуть это «эй. а в чем же между ними разница?». В этой статье будут приведены основные сходства и различия между микроконтроллерами и микропроцессорами. По сути, это будет простое сравнение обоих микровычислительных устройств.

Основное назначение микропроцессоров и микроконтроллеров заключается в выполнении определенных операций — выборки инструкций (или команд) из памяти, выполнении этих инструкций (выполнение арифметических, логических операций) и выдачи результата на устройства вывода. Оба устройства способны непрерывно выбирать команды из памяти и продолжать выполнение этих команд тех пор, пока не будет отключено питание. Команды представляют собой набор битов. Эти команды всегда извлекаются из области хранения, называемой памятью. Теперь давайте взглянем на блок-схемы микропроцессорной системы и микроконтроллерной системы.

Микропроцессорная система

При внимательном рассмотрении этой блок-схемы можно увидеть, что микропроцессор имеет много вспомогательных устройств, вроде постоянно запоминающего устройства (ПЗУ), оперативно запоминающего устройства (ОЗУ), интерфейсов последовательной передачи данных, таймеров, портов ввода/вывода и т.п. Все эти устройства взаимодействуют с микропроцессором посредством системной шины. То есть, все вспомогательные устройства в микропроцессорной системе являются внешними. Системная шина состоит из шины адреса, шины данных и шины управления.

Микроконтроллерная система

На этой блок-схеме представлена микроконтроллерная система. Итак, какое основное отличие мы видим? Все вспомогательные устройства, такие как ПЗУ, ОЗУ, последовательный интерфейс, порты ввода/вывода, являются внутренними. В данном случае нет необходимости сопряжения этих устройств, такой подход может сэкономить много времени для разработчиков систем. То есть, микроконтроллер ни что иное, как микропроцессорная система со всеми вспомогательными устройствами внутри одной микросхемы. Здесь не требуется какого-либо обязательного внешнего взаимодействия, если только не нужно работать с внешней памятью, модулями АЦП/ЦАП и прочими подобными устройствами. Для обеспечения работы микроконтроллера нужно только подвести к нему питающее напряжение постоянного тока, подключить цепь сброса и при необходимости кварцевый генератор для тактирования.

Итак, теперь нам ясны базовые различия между микроконтроллерами и микропроцессорами. Сейчас давайте сравним некоторые особенности обеих систем.

Сравнение

Как вы уже знаете, вспомогательные устройства в микропроцессорной системе являются внешними, а в микроконтроллерной — внутренними. В микроконтроллерах обеспечивается защита программного кода, в то время как в микропроцессорной системе не предлагается системы защиты. То есть, в микроконтроллерах можно «заблокировать» внутреннюю память программ для предотвращения ее считывания с помощью внешней схемы. Хорошо, но это только основные различия, в процессе работы с этими устройствами вы обнаружите больше. Так, например, поскольку в микропроцессорной системе требуется внешнее взаимодействие с вспомогательными устройствами, то время на создание схемы будет затрачено больше, размер устройства будет больше, а также возрастет энергопотребление по сравнению с микроконтроллерной системой.

Микропроцессор и микроконтроллер 2020

Удивительно, как небольшая часть технологии изменила лицо персональных компьютеров. С первого коммерческого микропроцессора (4-бит 4004), который был разработан Intel в 1971 году для более продвинутого и универсального 64-битного Itanium 2, микропроцессорная технология перешла в совершенно новую сферу архитектуры следующего поколения. Достижения в области микропроцессорной техники сделали персональные вычисления более быстрыми и надежными, чем когда-либо прежде. Если микропроцессор является сердцем компьютерной системы, микроконтроллер – это мозг. Как микропроцессор, так и микроконтроллер часто используются в синонимах друг друга из-за того, что они имеют общие функции и специально разработаны для приложений реального времени. Однако у них есть и их доля различий.

Что такое микропроцессор?

Микропроцессор – это интегрированный чип на основе кремния, имеющий только центральный процессор. Это сердце компьютерной системы, которая предназначена для выполнения множества задач, связанных с данными. Микропроцессоры не имеют RAM, ROM, IO контактов, таймеров и других периферийных устройств на чипе. Они должны быть добавлены извне, чтобы сделать их функциональными. Он состоит из ALU, который обрабатывает все арифметические и логические операции; блок управления, который управляет и управляет потоком инструкций по всей системе; и Register Array, который хранит данные из памяти для быстрого доступа. Они предназначены для приложений общего назначения, таких как логические операции в компьютерной системе. Проще говоря, это полностью функциональный процессор на единой интегральной схеме, который используется компьютерной системой для выполнения своей работы.

Что такое микроконтроллер?

Микроконтроллер похож на мини-компьютер с процессором, а также RAM, ROM, последовательные порты, таймеры и периферийные устройства ввода-вывода, встроенные в один чип. Он предназначен для выполнения конкретных задач, требующих определенной степени контроля, таких как пульт телевизора, светодиодная панель дисплея, интеллектуальные часы, транспортные средства, управление светофором, контроль температуры и т. Д. Это высококачественное устройство с микропроцессор, память и порты ввода / вывода на одном чипе. Это мозги компьютерной системы, которые содержат достаточно схем для выполнения определенных функций без внешней памяти. Поскольку в нем отсутствуют внешние компоненты, потребляемая мощность меньше, что делает его идеальным для устройств, работающих на батареях. Простой разговор, микроконтроллер – это полная компьютерная система с меньшим внешним оборудованием.

Разница между микропроцессором и микроконтроллером

1) Технология, используемая в микропроцессоре и микроконтроллере

Микропроцессор – это программируемый многоцелевой кремниевый чип, который является наиболее важным компонентом в компьютерной системе. Это, как сердце компьютерной системы, состоящее из ALU (Арифметической логической единицы), блока управления, декодеров команд и массива регистров. Микроконтроллер, с другой стороны, является сердцем встроенной системы, которая является побочным продуктом микропроцессорной технологии.

2) Архитектура микропроцессора и микроконтроллера

Микропроцессор – это просто интегральная схема без ОЗУ, ПЗУ или контактов ввода / вывода. В основном это относится к центральному процессору компьютерной системы, который извлекает, интерпретирует и выполняет команды, переданные ему. Он включает функции ЦП в единую интегральную схему. Микроконтроллеры, с другой стороны, являются более мощными устройствами, которые содержат схему микропроцессора и имеют ОЗУ, IO и процессор в одном чипе.

3) Работа микропроцессора и микроконтроллера

Для микропроцессора требуется внешняя шина для подключения к периферийным устройствам, таким как RAM, ROM, Analog и Digital IO, а также последовательные порты. ALU выполняет все арифметические и логические операции, поступающие с устройств памяти или ввода, и выполняет результаты на выходных устройствах. Микроконтроллер представляет собой небольшое устройство со всеми периферийными устройствами, встроенными в один чип, и предназначен для выполнения определенных задач, таких как выполнение программ для управления другими устройствами.

4) Память данных в микропроцессоре и микроконтроллере

Память данных является частью ПОС, которая содержит регистры специальных функций и регистры общего назначения. Он временно хранит данные и сохраняет промежуточные результаты. Микропроцессоры выполняют несколько инструкций, которые хранятся в памяти и отправляют результаты на выход. Микроконтроллеры содержат один или несколько процессоров вместе с ОЗУ и другими периферийными устройствами. CPU извлекает инструкции из памяти и выполняет результаты.

5) Хранение в микропроцессоре и микроконтроллере

Микропроцессоры основаны на архитектуре фон Неймана (также известной как модель фон Неймана и архитектура Принстона), в которой блок управления получает команды, назначая управляющие сигналы аппаратным средствам и декодирует их. Идея состоит в том, чтобы хранить инструкции в памяти вместе с данными, на которых действуют инструкции. Микроконтроллеры, с другой стороны, основаны на архитектуре Гарварда, где инструкции и данные программы хранятся отдельно.

6) Приложения микропроцессора и микроконтроллера

Микропроцессоры представляют собой устройство массовой памяти с одним чипом и встроены в несколько приложений, таких как контроль спецификации, управление светофором, контроль температуры, тестовые инструменты, система мониторинга в реальном времени и многое другое.Микроконтроллеры в основном используются в электрических и электронных схемах и устройствах с автоматическим управлением, таких как высококачественные медицинские инструменты, системы управления автомобильным двигателем, солнечные зарядные устройства, игровой автомат, управление светофором, промышленные устройства управления и т. Д.

Микропроцессор против микроконтроллера: сравнительная таблица

Резюме микропроцессора и микроконтроллера

Ключевое различие между этими терминами заключается в наличии периферийных устройств. В отличие от микроконтроллеров, микропроцессоры не имеют встроенной памяти, ПЗУ, последовательных портов, таймеров и других периферийных устройств, которые составляют систему. Для взаимодействия с периферийными устройствами требуется внешняя шина. С другой стороны, микроконтроллер имеет все периферийные устройства, такие как процессор, оперативная память, ПЗУ и IO, встроенные в один чип. Он имеет внутреннюю управляющую шину, которая недоступна дизайнеру. Поскольку все компоненты упакованы в один чип, он компактный, что делает его идеальным для крупномасштабных промышленных применений. Микропроцессор – это сердце компьютерной системы, а микроконтроллер – это мозг.

Поясним какое различие между микропроцессором и микроконтроллером.

Мы пребываем в неком замешательстве, когда нас спрашивают о различии между микропроцессорами и микроконтроллерами. Вроде бы одинаковые они, но это не так. Итак обсудим их и разберем основные различия.

Микроконтроллер

Это как маленький компьютер на одной микросхеме. Он содержит ядро процессора, ПЗУ, ОЗУ и порты ввода/вывода, которые отвечают за выполнение различных задач. Микроконтроллеры обычно используются в проектах и приложениях, которые требуют прямого управления пользователя. Так как он имеет все компоненты, необходимые в одном чипе, он не нуждается в каких-либо внешних цепей, чтобы сделать свою задачу, так микроконтроллеры часто используются во встраиваемых системах и основные микроконтроллеры производства компании делают их применение на рынке встраиваемых решений. Микроконтроллер можно назвать сердцем встроенных систем. Некоторые примеры популярных микроконтроллеров: 8051, АВР, серия pic.

Выше архитектуры 8051 микроконтроллера. И вы можете видеть все необходимые компоненты для небольшого проекта присутствуют в одном чипе.

Микропроцессор

Микропроцессор имеет только процессор внутри них в одной или нескольких интегральных схем. Как и микроконтроллеры не имеют оперативной памяти, ROM и другие периферийные устройства. Они зависят от внешних цепей периферийных устройств к работе. Но микропроцессоры делаются не для конкретной задачи, а они необходимы там, где задачи являются сложными и хитрыми, как Разработка программного обеспечения, игр и других приложений, требующих большого объема памяти и где вход и выход не определены. Его можно назвать сердцем компьютерной системы. Некоторые примеры являются микропроцессор Pentium, i3, и i5, и т. д.

Из этого образа архитектуры микропроцессоров можно легко увидеть, что это есть регистры и АЛУ в качестве устройства обработки и не имеет оперативной памяти, ПЗУ в нем.

Итак, в чем разница между микропроцессором и микроконтроллером?

1. Ключевым отличием в них является наличие внешнего периферийного устройства, в микроконтроллерах ОЗУ, ПЗУ, ЭСППЗУ встроенные в него, в случае микропроцессоров мы должны использовать внешние цепи.

2. Вся периферийного микроконтроллера собрана на одном кристалле она компактна, в то время как микропроцессор является громоздким.

3. Микроконтроллеры изготавливаются с использованием комплементарных металл-оксид-полупроводниковой технологии, поэтому они гораздо дешевле, чем микропроцессоры. Кроме того, заявления, что микроконтроллеры дешевле, потому что они нуждаются в меньших внешних компонентов, в то время как общая стоимость системы с микропроцессорами высокая из-за большого числа внешних компонентов, необходимых для таких устройств.

4. Скорость обработки данных микроконтроллеров составляет около 8 МГц до 50 МГц, но в отличие от скорости обработки из микропроцессоров выше 1 ГГц, поэтому они работают намного быстрее, чем микроконтроллеры.

5. Как правило, микроконтроллеры имеют энергосберегающие системы, как режим ожидания или режим экономии энергии, поэтому в целом он использует меньше энергии, а также с внешними компонентами используют низкое общее потребление мощности. В то время как в микропроцессорах, как правило, отсутствует система энергосбережения, а также многие внешние компоненты используются с ним, так что его энергопотребление высокое по сравнению с микроконтроллерами.

6. Микроконтроллеры являются компактными, поэтому этот параметр делает их выгодным и эффективным в системах для малых продуктов и приложений в то время как микропроцессоры являются громоздкими, поэтому они предпочтительны для больших изделий.

7. Задачи, выполняемые микроконтроллером ограничены и, как правило, менее сложные. Хотя задачи, выполняемые микропроцессорами являются: Разработка программного обеспечения, разработка игр, сайтов, оформление документов и т. д. которые, как правило, более сложные, поэтому требуют больше памяти и скорости, поэтому внешнее ПЗУ, ОЗУ используются с ним.

8. Микроконтроллеры основаны на Гарвардской архитектуре памяти программ и памяти данных, где находятся отдельные микропроцессоры, а основаны на фон Неймановской модели, где программы и данные хранятся в одной памяти модуля.

Введение

Выбор подходящего устройства, на котором будет основана ваша новая разработка, бывает не простым. Необходимо найти баланс между ценой, производительностью и энергопотреблением, а также учесть долгосрочные последствия этого выбора. Например, если используемое устройство, будь то микроконтроллер или микропроцессор, станет основой целого ряда новых продуктов.

Чем отличается микропроцессор и микроконтроллер?

Для начала давайте рассмотрим разницу между микроконтроллером (MCU) и микропроцессором (MPU). Обычно микроконтроллер использует встроенную флэш память, в которой хранятся и выполняется его программа. Благодаря этому, микроконтроллер имеет очень короткое время запуска и может выполнять код очень быстро. Единственное ограничение при использовании встроенной памяти – это ее конечный объем. Большинство микроконтроллеров, доступных на рынке, имеют максимальный объем флэш памяти

2 мегабайта. Для некоторых приложений это может оказаться критическим фактором.

Микропроцессоры не имеют ограничений на размер памяти, поскольку для хранения программы и данных они используют внешнюю память. Программа обычно хранится в энергонезависимой памяти, такой как NAND или последовательная флэш память. При запуске программа загружается во внешнюю динамическую оперативную память и затем выполняется. Микропроцессор не способен запускаться так же быстро, как микроконтроллер, но объем оперативной и энергонезависимой памяти, которую можно подключить к процессору, может достигать сотен и даже тысяч мегабайт.

Другое отличие между микроконтроллером и микропроцессором – это система питания. Благодаря встроенному регулятору напряжения, микроконтроллеру необходимо только одно значение внешнего напряжения. Тогда как микропроцессору требуется несколько разных напряжений для ядра, периферии, портов ввода-вывода и т.д. О наличии этих напряжений на плате должен заботиться разработчик.

Что выбрать MPU или MCU?

Выбор микроконтроллера или микропроцессора определяется некоторыми аспектами спецификации разрабатываемого устройства. Например, требуется такое количество периферийный интерфейсных каналов, которое не может предоставить микроконтроллер. Или требования относительно пользовательского интерфейса невозможно выполнить, используя микроконтроллер, потому что у него не хватает памяти и быстродействия. Приступая к первой разработке, мы знаем, что продукт в дальнейшем может сильно измениться. В этом случае возможно лучшим решением будет использование какой-то готовой платформы. Так мы учтем запас вычислительной мощности и интерфейсных возможностей для будущих модификаций устройства.

Один из аспектов, которые сложно определить, это быстродействие, требуемое для работоспособности будущей системы. Количественно оценить этот критерий можно с помощью так называемой вычислительной мощности, которая измеряется в Dhrystone MIPS или DMIPS (Dhrystone – это синтетический тест производительности компьютеров, а MIPS – количество миллионов инструкций в секунду). Например, микроконтроллер Atmel SAM4 на базе ядра ARM Cortex-M4 обеспечивает 150 DMIPS, а микропроцессор на ядре ARM Cortex-A5, такой как Atmel SAM5AD3 может обеспечить до 850 DMIPS. Один из способов оценить требуемый DMIPS – это посмотреть какая производительность нужна для запуска части приложения. Запуск полноценной операционной системы (Linux, Android или Windows CE) для работы вашего приложения потребовал бы около 300 – 400 DMIPS. А если использовать для приложения RTOS, то достаточно всего 50 DMIPS. При использовании RTOS также требуется меньше памяти, поскольку ядро обычно занимает несколько килобайт. К сожалению полноценная операционная система требует для своего запуска блок управления памятью (MMU), что в свою очередь ограничивает тип процессорных ядер, которые могут быть использованы.

Для приложений, которые обрабатывают большие объемы чисел, требуется определенный запас DMIPS. Чем больше приложение ориентировано на числовую обработку, тем выше вероятность использования микропроцессора.

Серьезного обсуждения требует использование пользовательского интерфейса, будь то бытовая или промышленная электроника. Потребителям уже привычно пользоваться интуитивно понятными графическими интерфейсами, да и в промышленности все чаще используется этот метод взаимодействия с оператором.

Существует несколько факторов относительно пользовательского интерфейса. Во-первых, это дополнительная вычислительная нагрузка. Для такой интерфейсной библиотеки как Qt, которая широко используется на Linux`e, дополнительно потребуется 80-100 DMIPS. Во-вторых – это сложность пользовательского интерфейса. Чем больше вы используете анимации, эффектов и мультимедийного содержимого, чем выше разрешение изображения, тем большая производительность и память вам потребуется. Поэтому вероятнее всего здесь подойдет микропроцессор. С другой стороны, простой пользовательский интерфейс со статическим изображением на дисплее низкого разрешения может быть реализован и на микроконтроллере.

Другой аргумент в пользу микропроцессора – это наличие встроенного TFT LCD контроллера. Мало микроконтроллеров имеют в своем составе такой модуль. Можно поставить внешний TFT LCD контроллер и какие-то другие драйверы к микроконтроллеру, но нужно учитывать получаемую в итоге себестоимость изделия.

На рынке сейчас появляются флэш микроконтроллеры с TFT LCD контроллерами, но все же должно быть достаточное количество встроенной оперативной памяти для управления дисплеем. Например, 16-цветный QVGA 320х240 требует 150 кБ оперативной памяти чтобы выдавать изображение и обновлять дисплей. Это довольно большой объем ОЗУ и может потребоваться внешняя память, что тоже скажется на себестоимости.

Более сложные графические пользовательские интерфейсы, особенно использующие дисплеи размером больше 4,3 дюйма, требуют применения микропроцессоров. Если микропроцессоры доминируют в приложениях, где используется пользовательский интерфейс с цветным TFT экраном, то микроконтроллеры – короли сегментных или точечно-матричных LCD и других экранов с последовательным интерфейсом.

С точки зрения коммуникаций, большинство микроконтроллеров и микропроцессоров имеют в своем составе наиболее популярные периферийные интерфейсы. Но высокоскоростные интерфейсы, такие как HS USB 2.0, 10/100 Мбит/с Ethernet порты или гигабитные Ethernet порты, обычно есть только у микропроцессоров, потому что они лучше приспособлены к обработке больших объемов данных. Ключевой вопрос здесь – это наличие подходящих каналов и полосы пропускания для обработки потока данных. Приложения, использующие высокоскоростные подключения и ориентированные на операционную систему, требуют применения микропроцессоров.

Другой ключевой аспект, определяющий выбор между микроконтроллером и микропроцессором, это требование по детерминированному времени реакции приложения. Из-за процессорного ядра, встроенной флэш памяти и программного обеспечения в виде RTOS (операционной системы реального времени) или чистого Си кода, микроконтроллер будет определенно лидировать по этому критерию.

Заключительная часть нашего обсуждения будет касаться энергопотребления. Хотя у микропроцессора есть режимы пониженного энергопотребления, у типичного микроконтроллера их намного больше. Кроме того, внешнее аппаратное обеспечение микропроцессора осложняет его перевод в эти режимы. Фактическое потребление микроконтроллера значительно ниже, чем микропроцессора. Например, в режиме энергосбережения с сохранением регистров и оперативной памяти, микроконтроллер может потреблять в 10-100 раз меньше.

Заключение

Выбор между микроконтроллером и микропроцессором зависит от многих факторов, таких как производительность, возможности и бюджет разработки.

Вообще говоря, микроконтроллеры обычно используются в экономически оптимизированных решениях, где важное значение имеет стоимость изделия и энергосбережение. Они, например, широко используются в приложениях с ультра низким энергопотреблением, где требуется длительное время работы от батарей. Например, в пультах дистанционного управления, потребительских электросчетчиках, охранных системах и т.п. Также они используются там, где необходима высоко детерминированное поведение системы.

Микропроцессоры, как правило, применяются для создания функциональных и высокопроизводительных приложений. Они идеально подходят для промышленных и потребительских приложений на основе операционных систем, где интенсивно используются вычисления или требуется высокоскоростной обмен данными или дорогой пользовательский интерфейс.

И последнее. Выбирайте поставщика, предлагающего совместимые микроконтроллеры или микропроцессоры, чтобы иметь возможность мигрировать вверх или вниз, увеличивая повторное использование программного обеспечения.

Отличие микроконтроллеров от цифровых сигнальных процессоров. Чем микроконтроллер отличается от микропроцессора

Давайте разберемся, чем же на самом деле отличаются и в чем сходство этих двух типов цифровых радиоэлектронных устройств.

И микропроцессор и микроконтроллер предназначены для выполнения некоторых операций — они извлекают команды из памяти и выполняют эти инструкции (представляющие собой арифметические или логические операции) и результат используется для обслуживания выходных устройств. И микроконтроллер и микропроцессор способны непрерывно производить выборку команд из памяти и выполнять эти инструкции, пока на устройство подается питание. Инструкции представляют из себя наборы битов. Эти инструкции всегда извлекаются из места их хранения, которое называется памятью.

Что такое микропроцессор

Микропроцессор (в ангоязычной литературе MPU — Micro Processor Unit ) содержит функционал компьютерного центрального процессора, или ЦП (CPU — Central Processing Unit) на одном полупроводниковом кристалле (ИМС — интегральная микросхема или на западный манер — Integrated Circuit).

Графический процессор NVIDIA

По своей сути — это микрокомпьютер, который используется для выполнения арифметических и логических операций, управления системами, хранения данных и прочих.

Микропроцессор обрабатывает данные, поступающие с входных периферийных устройств и передает обработанные данные на выходные периферийные устройства.

Существует четыре основных типа процессоров, различающихся своей архитектурой.

Микропроцессоры с полным набором команд (Complex Instruction Set Computer, CISC -архитектура). Характеризуются нефиксированным значением длины команды, кодированием арифметических действий одной командой, небольшим числом регистров, выполняющих строго определённые функции. Примером такого типа процессоров служит семейство x86.

Микропроцессоры с сокращенным набором команд (Reduced Instruction Set Computer, RISC -архитектура). Обладают, как правило, повышенным быстродействием за счёт упрощения инструкций, что позволяет упростить процесс декодирования и, соответственно, сократить время их выполнения. Большинство графических процессоров разрабатываются, используя этот тип архитектуры.

Микропроцессоры с минимальным набором команд (Minimal Instruction Set Computer, MISC -архитектура). В отличие от RISC-архитектуры, в них используются длинные командные слова, что позволяет выполнять достаточно сложные действия за один цикл работы устройства. Формирование длинных «командных слов» стало возможным благодаря увеличению разрядности микропроцессорных устройств.

В суперскалярных процессорах ( Superscalar Processors ) и спользуются несколько декодеров команд , которые загружают работой множество исполнительных блоков . Планирование исполнения потока команд происходит динамически и осуществляется самим вычислительным ядром. Примером процессора с таким типом архитектуры является, например Cortex A8.

Отдельно хочу выделить микропроцессоры специального назначения ( ASIC — Application S pecific I ntegrated C ircuit). Как следует из названия, предназначены для решения конкретной задачи. В отличие от микропроцессоров общего назначения, применяются в конкретном устройстве и выполняют определенные функции, характерные только для данного устройства. Специализация на выполнении узкого класса функций приводит к увеличению скорости работы устройства и, как правило, позволяет снизить стоимость такой интегральной схемы. Примерами таких микропроцессоров может быть микросхема, разработанная исключительно для управления мобильным телефоном , микросхемы аппаратного кодирования и декодирования аудио- и видеосигналов – так называемые цифровые сигнальные процессоры (Digital Signal Processing, DSP multiprocessors). Могут быть реализованы в виде ПЛИС (программируемая логическая интегральная схема). При разработке таких процессоров для описания их функциональности используют языки описания аппаратных устройств (HDL — Hardware D escription L anguage) , такие как Verilog и VHDL .

Системы на основе микропроцессоров строят примерно следующим образом.

Система, основанная на микропроцессоре

Как видно, микропроцессор в этой системе имеет множество вспомогательных устройств , таких как постоянное запоминающее устройство, оперативная память, последовательный интерфейс, таймер, порты ввода/вывода и т.д. Все эти устройства обмениваются командами и данными с микропроцессором через системную шину. Все вспомогательные устройства в микропроцессорной системе являются внешними . Системная шина, в свою очередь, состоит из адресной шины, шины данных и шины управления.

Теперь, давайте, рассмотрим микроконтроллер.

Что такое микроконтроллер

Ниже представлена блок-схема микроконтроллера. Какого же его основное отличие от микропроцессора? Все опорные устройства, такие как постоянное запоминающее устройство, оперативная память, таймер, последовательный интерфейс, порты ввода/вывода являются встроенными. Поэтому не возникает необходимости создавать интерфейсы с этими вспомогательными устройствами, и это экономит много времени для разработчика системы.

Внутреннее устройство микроконтроллера

Микроконтроллер не что иное, как микропроцессорная система со всеми опорными устройствами, интегрированными в одном чипе. Если вы хотите создать устройство, взаимодействующее с внешней памятью или блоком ЦАП/АЦП, вам нужно только подключить соответствующий источник питания постоянного напряжения, цепь сброса и кристалл кварца (источник тактовой частоты). Их просто проблематично интегрировать в полупроводниковый кристалл.

Ядро микроконтроллера (центральный процессор), как правило строится на основе RISC-архитектуры.

Программа, записанная в память микроконтроллера может быть защищена от возможности ее последующего чтения/записи, что обеспечивает защиту от ее несанкционированного использования.
